汽車工業的快速發展，使得汽車上的各種功用件及各種零部件都在不斷地向智能化,精細化及牢靠性方向發展,對汽車連接器結構規劃、外觀規劃及資料也提出了更高的要求。下面就汽車連接器的牢靠性作一討論。
1汽車連接器的規則
USCAR-20 作為汽車電氣連接器體系的功能標準,規則汽車連接器在整個運用周期內電器連接器觸摸面要一直牢靠,包含以下幾個要素:
1)連接器觸頭的資料穩定,牢靠+2)正向力穩定;
3)電路的電壓和電流穩定;
4)溫度要求在規則的規模之內,包含周?chē)臏囟群妥陨淼臏厣?/span>;
5)較好的魯棒性。
為了滿意汽車電子計算機的要求,汽車連接器在功能方面有必要與高速長距離通信計算機用的連接器相同,別的,汽車連接器有必要能在極惡劣的條件下牢靠地工作,因此汽車連接器的規劃有必要滿意以下一些要求:
1)連接器刺進力:20.5 kg 以下,2)連接器堅持力:2.5 kg 以上,3)耐熱性:―40~120 C,4)耐沖擊性:1 000個周期;5)耐振性:25 g;6)連接器觸摸電阻:變化在1 m規模內。
汽車連接器的測驗
汽車連接器有必要經過如下測驗。2.1機械性測驗
1)端子至端子的嚙合/別離力:本測驗確認整個插頭總成人工嚙合和別離所需要的嚙合/別離力。
嚙合力是確認一個特定插頭的結構是否適合于批量生產的重要考慮要素。
別離力是確認結構的可維護性和保證在整個車輛運用期間嚙合銜接運用牢靠的重要要素。
2)端子抗彎力:本測驗檢查端子在裝配過程中反抗曲折和決裂能力的最小強度。
3>極化特征效果:本測驗保證具有合適的極化特征,并且使得極化特征能避免一個插頭的外殼與要被嚙合的別的-半嚙合的不正確,以及避免一個插頭的外殼與其他不應當被嚙合的別的--半嚙合。它也實驗極化特征在不正確裝配測驗過程中避免端子損壞的有效性。
4)轟動/機械沖擊:本測驗用模仿的加速方式將一個插頭體系露出在車輛實際運用環境的各種轟動中。轟動和沖擊會導致端子交接面和電氣觸點的磨損和插頭體系機械部件發生毛病。
5)其他部件的嚙合/別離力:本測驗是為了保證插頭總成部件。例如:TPAs，PLRs，CPAs，定位夾箍等能被有效固定,可是在有修理必要時又能夠非常容易地進行拆開和安裝。
2.2電氣測驗
1)干式電路電阻測驗:本測驗確認在低能量狀態下(干式電路:20 mV開路電壓和100 mA電流極限)2種導線壓接(如果是一個端板插頭就只有一種壓接)與一對配對端子觸摸面之間的組合電阻。
2)壓降測驗:本測驗確認在標稱電流狀態下因?yàn)閷?dǎo)線壓接和觸摸面區域的電阻而發生的電壓降。然后,可以根據電壓降計算出總銜接電阻。
3)最大實驗電流能力測驗:本測驗的意圖是為了確認端子體系在開始發生過度熱降解和/或具有電阻之前在室溫環境中能夠承受的最大實驗電流。
4)1 008 h電流循環測驗:本測驗?zāi)７露俗釉谲?chē)輛預期運用年限中的主要功用。電流循環是一種加速老化實驗﹐該實驗首先用電加熱端子交接面和導線內芯的壓接處,然后讓它們?cè)跊](méi)有電流的狀態下自行冷卻,然后使得它們發生因?yàn)槟p、氧化、金屬間脹大和應力松懈而發生可能會影響銜接電阻值的脹大和縮短。
5)隔離能力測驗:本測驗驗證一個連接器體系中任何2個空腔之間是否有足夠的電阻值來避免經該插頭體系的各種電路發生有害的導電現象。
別的,除了以上所說的機械性測驗和電氣測驗外,還有環境實驗,其間包含熱沖擊測驗、溫度/濕度循環測驗、高溫露出測驗.流體阻力測驗、壓力/真空走漏測驗等,這些測驗將進一步檢驗連接器的穩定性。
3汽車連接器牢靠性剖析
汽車連接器的牢靠性剖析主要是對連接器觸頭的剖析,其間非常重要的2個要素便是觸頭觸摸力和觸頭的觸摸電阻。觸摸電阻包含2部分:體電阻和界面電阻。體電阻是觸摸體基底資料的電阻,界面電阻由縮短電阻和膜層電阻組成?？s短電阻取決于兩觸摸面之間A點的數量與巨細,它是因?yàn)樵邳c(diǎn)的觸摸區縮短而發生的。膜層電阻與積聚在兩觸摸體外表的氧化腐蝕膜有關。膜層電阻因?yàn)闇p小了金屬觸摸面積而發生一個串聯電阻。
注:兩連接器觸頭銜接時,垂直于觸摸外表的那些隆起的凸點稱之為A點。

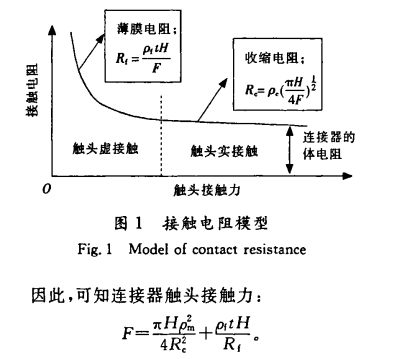

根據霍爾姆原理,得出連接器觸頭觸摸力與銜接連接器觸摸電阻的聯系見圖1。
式中:H為觸頭觸摸面的硬度﹔pm為觸摸電阻的電阻率; p為薄膜電阻的電阻率;t為薄膜厚度;R。為縮短電阻;R為薄膜電阻。
連接器觸摸力越大,其觸摸電阻就越小。造成觸摸電阻不穩定的要素如下。
1)應力松懈:周?chē)臏囟茸兓?/span>,歐姆加熱;2)永久性形變:高度變形,轟動/沖擊負荷﹐熱脹大;
3)腐蝕:主要為微孔腐蝕、微動腐蝕;
4)外表的污染物:磨損發生的碎屑、灰塵、沖突發生的調集反應、潤滑油衰變;
5)振動:外環境;
6)微動:小振幅微運動,觸頭的微動也是影響連接器的穩定性的重要要素。

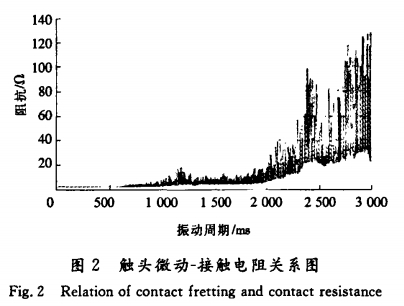

如圖⒉所示:微動跟著振動周期的添加使得觸摸電阻逐步增大。
連接器觸頭的功能和牢靠性取決于觸頭的穩定性,觸頭的穩定性主要表現為在工作狀態下連接器觸摸電阻穩定,觸頭的觸摸力決議了觸摸電阻。然而,觸頭資料的功能決議了觸頭觸摸力。
為了提高連接器的穩定性,往往對連接器觸頭進行電鍍,選用電鍍的方法對觸頭進行改良,有以下優點:
1)連接器在運用環境中的抗蝕功能更好﹔2)裝飾連接器的外表,使其光亮美觀;3)提高連接器的工作功能,如硬度、耐磨性、導電性、電磁性﹑耐熱性等。
結語
汽車工業的電子銜接體系表現出2種趨勢:一個是電子連接器小型化,而另一個是大功率連接器。連接器的規劃、資料的選擇都是影響其穩定性的重要原因,電鍍資料和電鍍工藝研討也為汽車連接器的牢靠性提供了更大的發展空間。
