跟著我國汽車工業的飛速展開，汽車從滿足開始的運送功用，擴展到現在具有非常多的安全性、舒適性功用。跟著功用的增加，作為汽車要害部件的汽車連接器從從前一輛車運用幾十個展開到現在一輛車用幾百個連接器，一百多個品種；從從前的6.3標準展開到現在的0.64標準。而這一百多種連接器分布在駕駛室、車身、車門、發動機艙、變速器等當?shù)兀驗椴煌?dāng)?shù)?/span>連接器的運用溫度、振動等級的不同，對連接器的防護等級的要求不同，所以不同的運用環境對連接器的功用要求也不相同。
1汽車連接器運用情況分析
以國外與國內的兩款車型為例，分析連接器運用標準和廠商分布情況。
1）國外某品牌汽車，連接器標準占比如圖1所示。
該車型共有連接器205套，其間0.64標準連接器開發90套，占總開發數量的43.9%；1.2標準開發25套，占總開發數量的12.2%；1.5標準的開發30套，占比14.63%；2.8標準開發20套，占比9.76%等。這些標準的連接器分別來自不同的品牌，分別為TE、THB、Molex、JAE、YAZAKI、APTIV、Bosch、SUM等。

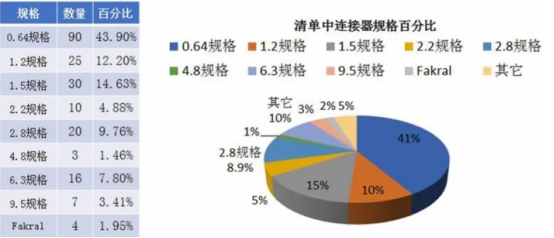

圖1國外某車型連接器標準占比清單
2）國內某合資品牌汽車，連接器廠商占比如圖2所示。

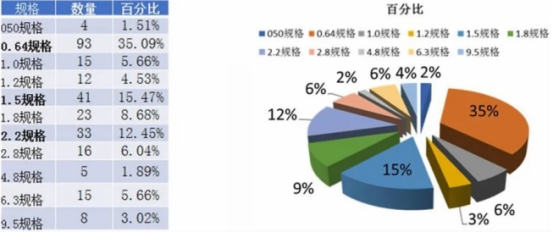

圖2國內某車型連接器標準占比清單
該車型共有連接器265套，其間0.64標準連接器開發93套，占總開發數量的35.09%；1.2標準開發12套，占總開發數量的4.53%；1.5標準的開發41套占比15.47%；1.8標準開發23套，占比8.68%；2.2標準開發33套，占比12.45%；2.8標準開發16套，占比6.04%等。這些連接器分別來自TE、THB、SWS、Molex、KET、APTIV、YAZAKI等廠家。
3）從以上數據我們能夠判別出，現在國內、國外車型上運用的連接器供應廠家逾越10家，運用標準從0.5標準、0.64標準到9.5標準等逾越8種標準。從數據分析來看，主機廠在對新車型進行連接器選型、開發過程中，不僅需求考慮選擇的連接器標準、運用方位、防護等級要求，一起還需求從不同廠家的不同產品中選擇一款最適合該車型、該功用的連接器。這就需求一個標準來支持、教導連接器廠家相應工程師去選擇性價比最優、最適合的功用連接器。
2汽車連接器運用標準分析
2.1現在汽車連接器標準分布
其時連接器標準非常多，從較早的國際標準ISO8092、SAE標準USCAR-2，到現在我國最新修訂的行業標準QC／T-1067-2017（代替QC／T-417）。一起許多的汽車企業也界說了屬于自己企業的連接器標準，如群眾公司的VW75174、通用的GMW-3191、上汽集團的SMTC3862001、吉利汽車的Q／JLYJ7110195C等。因為標準非常多，一起不同標準之間有許多相似點，又包括必定的差異，為此本文關鍵從現在國際、國內通用性最廣的3個標準USCAR-2-6、QC／T-1067-2017、GMW3191-2012來進行分析。
2.2連接器標準對連接器運用環境的界說
關于一款連接器，在研發之初都會在其標準書中界說出該連接器的運用環境溫度、載流才華、防護等級、抗振等級等標準參數，連接器選型工程師需求了解到不同的運用環境對連接器的不同要求，這一點在現在的運用標準中也有很詳細的界說。QC／T-1067的標準界說見表1~表3，GMW-3191的標準界說見表4~表6，USCAR-2的標準界說見表7~表9。

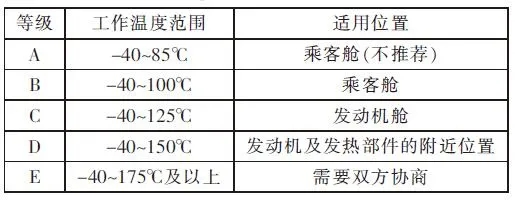

表1QC／T-1067溫度等級

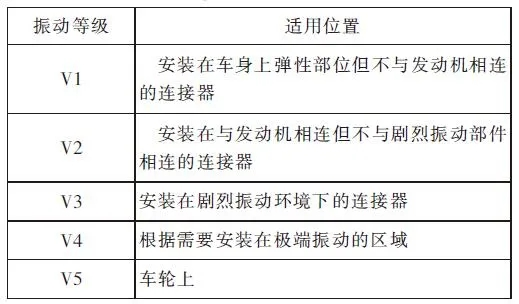

表2QC／T-1067振動等級
注：彈性部位指車身上通過懸掛系統支撐的部位。彈性部位不包括輪胎、輪轂、制動盤（鼓）等部位。

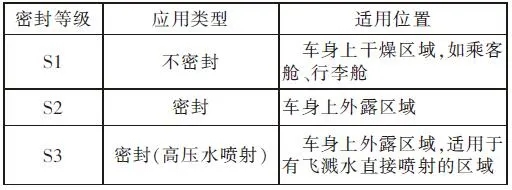

表3QC／T-1067密封等級

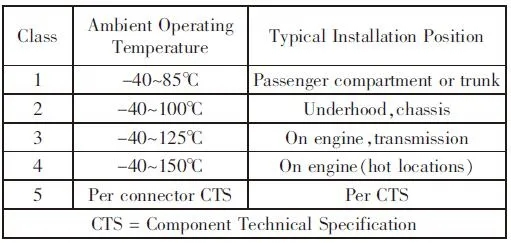

表4GMW-3191TemperatureClass

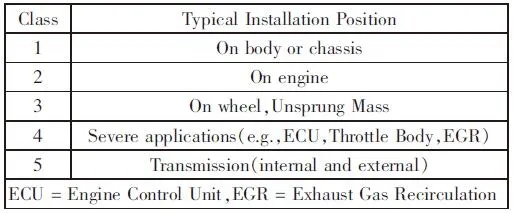

表5GMW-3191VibrationClass

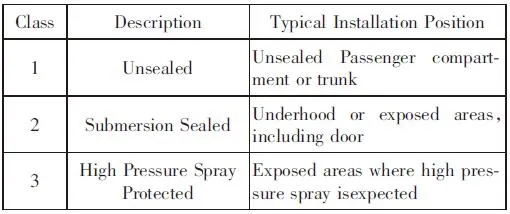

表6GMW-3191SealingClass

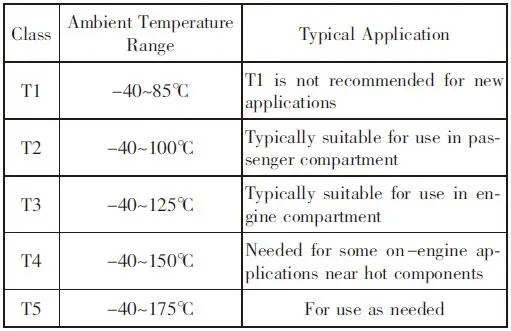

表7USCAR-2TemperatureClassification

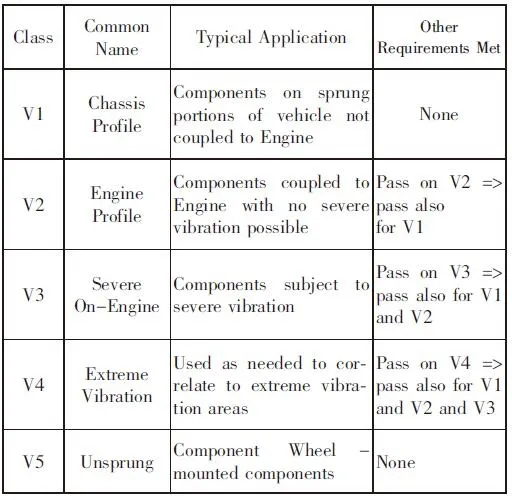

表8USCAR-2VibrationClassification

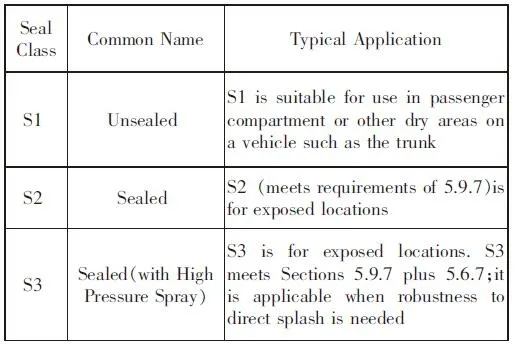

表9USCAR-2SealingClassification
從以上標準的界說中，明晰了解到現在對連接器防護等級根據不同的運用方位三大標準的界說是一起的，分別界說了S1不密封區域、S2密封區域、S3高壓水噴射區域。
在溫度等級的界說中我們發現，三大標準根據連接器運用方位的不同，把運用溫度劃分為了5個等級；一起QC／T-1067與USCAR-2都明晰提出不舉薦選用溫度等級為-40~85℃的溫度等級，但是該溫度等級在GMW-3191中舉薦在駕駛室方位設備的連接器作為實驗用環境溫度運用。
在振動等級的界說中，通過對比標準的詳細振動頻率、功率譜密度（PSD），得知在QC／T-1067與USCAR-2，其界說的振動等級V3\V4\V5分別與GMW-3191中的等級2／4／3對應并平等。
一起在GMW-3191中界說了變速器連接器振動等級及適用參數，這在USCAR-2、QC／T-1067中沒有界說，但是在USCAR-2、QC／T-1067中界說了設備在與發動機相連但不與劇烈振動部件相連的連接器振動等級及適用參數，這個在GMW3191中沒有界說，見表10、表11。
表10QC／T-1067、USCAR-2、GMW-3191振動等級相同信息匯總
